使用Suricata构建网络层入侵检测

Posted on

0x00 前言

小团队，安全投入有限，入侵检测能力不足，攻防对抗不对等，实在尴尬，迫不得已选择开源方案！

以下是个人折腾Suricata的一些纪录、想法，不是很成熟、甚至可能观点有错，分享出来，万一有共鸣呢？

0x01 Suricata简介

Suricata是一款基于TCP/IP协议栈解析与安全数据分析引擎：

  • 能够进行实时入侵检测（IDS）、内联入侵预防（IPS）、网络安全监控（NSM）和离线PCAP处理，全面支持Snort规则；
  • Suricata使用强大而广泛的规则和签名语言检查网络流量，并具有强大的Lua脚本支持来检测复杂的威胁；
  • 使用标准的输入和输出格式（如yaml和json），与现有的siem、splunk、logstash/elasticsearch、kibana和其他数据库等工具的集成变得很容易；
  • 入侵检测规则更新活跃，具有较强的社区支持。

支持数据包解码：

  • IPv4, IPv6, TCP, UDP, SCTP, ICMPv4, ICMPv6, GRE
  • Ethernet, PPP, PPPoE, Raw, SLL, VLAN, QINQ, MPLS, ERSPAN
  • HTTP，SSL，TLS，SMB，DCERPC，SMTP，FTP，SSH，DNS，Modbus，ENIP / CIP，DNP3，NFS，NTP，DHCP，TFTP，KRB5，IKEv2

0x02 选择Suricata的原因

要做网络层的入侵检、流量分析，能想到的就是Snort、Suricata、Bro，它们是业界比较成熟的开源方案，许多安全公司招聘也列出了熟悉 Suricata 优先,也是很‘优秀’。

  • Snort始于1998，对于适度流量场景，算是一个比较好的解决方案；
  • Suricata始于2009，我个人理解为是针对大规模网络的snort扩展，在大流量环境下，丢包率源低于snort，性能表现更优秀；
  • Bro是一种被动的开源网络流量分析器，可以检查链路上的所有流量，以查看可疑活动的迹象，大流量环境下表现比较优秀。Bro支持甚至在安全域之外的各种流量分析任务，包括性能测量和帮助解决问题，与Snort或Suricata中的规则集相比，其强大的脚本功能绝对具有更大的优势。

可以参考：

https://blog.csdn.net/yrx0619/article/details/81267236

https://bricata.com/resources/white-paper/bro-vs-snot-or-suricata/

最终，选择Suricata的原因是方便上手，与snort相通，社区资料也比较多，Bro的资料相比之下就少很多了，并且还要花时间研究怎么写脚本，精力与回报不成正比。

0x03 DIY Suricata

实际业务环境下：

  • 机房分布也比较多，需要镜像过来做分析的流量分散；
  • 边界流量比较大（单个机房最少的，一分钟也有7、8个g的量），对于这种大流量，直接部署Suricata肯定没啥用，根本扛不住；
  • 分析结果怎么存储展示？
  • 告警一大堆，谁来看？

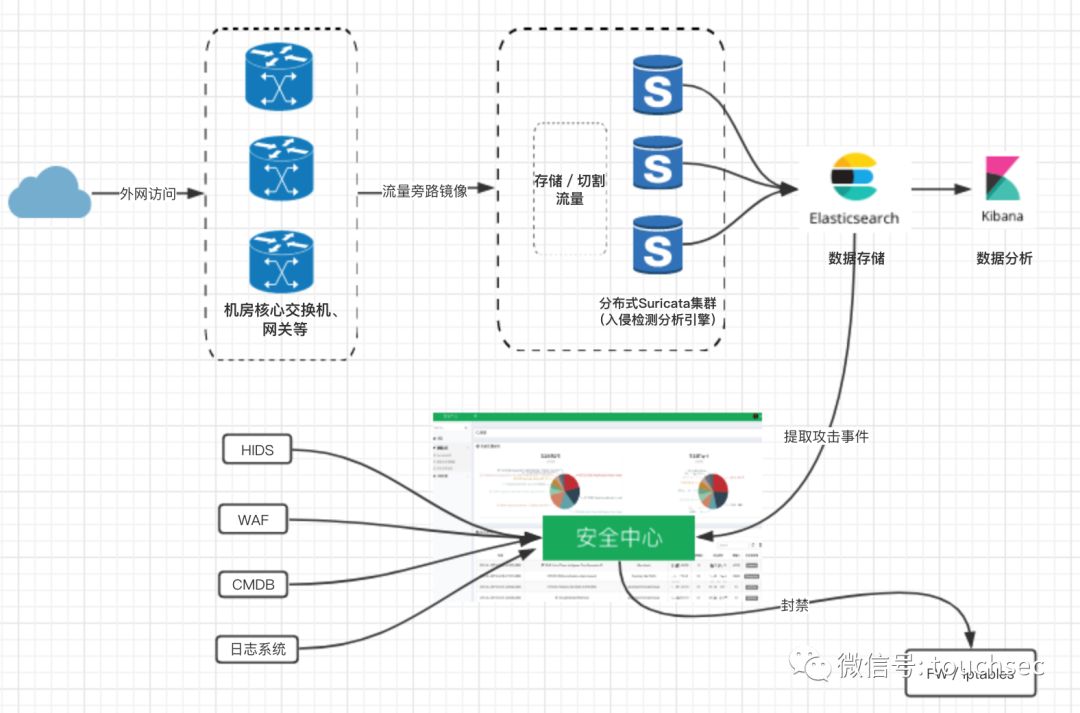

所以：

  • Suricata分布式部署，适配多机房的业务场景，数据统计上报到es；
  • 流量若扛不住，就将导入的镜像流量使用dumpcap进行切割后再给Suricata进行分析；
  • Suricata分析出来的日志存elasticsearch（elk），大数据分析；
  • diy了一个安全分析后台，把已有的hids数据、日志系统的数据关联起来，发现更有价值、紧急层度更高的攻击事件；
  • 综合分析出来的攻击事件，通过硬件FW、系统iptables阻断。


0x04 部署

Suricata部署：

centos7上部署，部署的版本为：Suricata 4.0.5

1
2
3
4
yum install epel-release
yum install suricata

yum install wget libpcap-devel libnet-devel pcre-devel gcc-c++ automake autoconf libtool make libyaml-devel zlib-devel file-devel jansson-devel nss-devel

ELK部署

我部署的6.2版本，去网上下载，参照着部署即可，具体过程略

1
2
3
elasticsearch-6.2.0.rpm
logstash-6.2.0.rpm
kibana-6.2.0-x86_64.rpm

Suricata规则及配置：

1、直接更新替换

1
wget  https://rules.emergingthreats.net/open/suricata-4.0/emerging.rules.tar.gz

2、suricata规则更新可以使用suricata-update来进行更新

1
2
3
yum install python-pip python-yaml

pip install --pre --upgrade suricata-update

输入suricata-update 会自动进行规则更新，显示当前已经更新与启用了多少规则

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
[root@test_nsm_nids suricata]# suricata-update
6/5/2019 -- 11:40:35 - <Info> -- Using data-directory /var/lib/suricata.
6/5/2019 -- 11:40:35 - <Info> -- Using Suricata configuration /etc/suricata/suricata.yaml
6/5/2019 -- 11:40:35 - <Info> -- Using /etc/suricata/rules for Suricata provided rules.
6/5/2019 -- 11:40:35 - <Info> -- Found Suricata version 4.0.5 at /usr/sbin/suricata.
6/5/2019 -- 11:40:35 - <Info> -- Loading /etc/suricata/suricata.yaml
6/5/2019 -- 11:40:35 - <Info> -- Disabling rules with proto ntp
6/5/2019 -- 11:40:35 - <Info> -- Disabling rules with proto modbus
6/5/2019 -- 11:40:35 - <Info> -- Disabling rules with proto enip
6/5/2019 -- 11:40:35 - <Info> -- Disabling rules with proto dnp3
6/5/2019 -- 11:40:35 - <Info> -- Disabling rules with proto nfs
6/5/2019 -- 11:40:35 - <Info> -- No sources configured, will use Emerging Threats Open
6/5/2019 -- 11:40:35 - <Info> -- Checking https://rules.emergingthreats.net/open/suricata-4.0.5/emerging.rules.tar.gz.md5.
6/5/2019 -- 11:40:46 - <Info> -- Fetching https://rules.emergingthreats.net/open/suricata-4.0.5/emerging.rules.tar.gz.
 100% - 2352266/2352266
6/5/2019 -- 11:40:50 - <Info> -- Done.
6/5/2019 -- 11:40:50 - <Info> -- Ignoring file rules/emerging-deleted.rules
6/5/2019 -- 11:40:55 - <Info> -- Loaded 24532 rules.
6/5/2019 -- 11:40:56 - <Info> -- Disabled 0 rules.
6/5/2019 -- 11:40:56 - <Info> -- Enabled 0 rules.
6/5/2019 -- 11:40:56 - <Info> -- Modified 0 rules.
6/5/2019 -- 11:40:56 - <Info> -- Dropped 0 rules.
6/5/2019 -- 11:40:56 - <Info> -- Enabled 38 rules for flowbit dependencies.
6/5/2019 -- 11:40:56 - <Info> -- Backing up current rules.
6/5/2019 -- 11:41:02 - <Info> -- Writing rules to /var/lib/suricata/rules/suricata.rules: total: 24532; enabled: 19617; added: 783; removed 8; modified: 1338
6/5/2019 -- 11:41:03 - <Info> -- Testing with suricata -T.

3、Suricata.yaml配置文件

网络配置：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
##
## Step 1: inform Suricata about your network
##

vars:
  # more specifc is better for alert accuracy and performance
  address-groups:
    #HOME_NET: "[221.101.0.0/16]"
    #HOME_NET: "[192.168.0.0/16]"
    #HOME_NET: "[10.0.0.0/8]"
    #HOME_NET: "[172.16.0.0/12]"
    HOME_NET: "any"

    #EXTERNAL_NET: "!$HOME_NET"
    EXTERNAL_NET: "any"

    HTTP_SERVERS: "$HOME_NET"
    SMTP_SERVERS: "$HOME_NET"
    SQL_SERVERS: "$HOME_NET"
    DNS_SERVERS: "$HOME_NET"
    TELNET_SERVERS: "$HOME_NET"
    AIM_SERVERS: "$EXTERNAL_NET"
    DNP3_SERVER: "$HOME_NET"
    DNP3_CLIENT: "$HOME_NET"
    MODBUS_CLIENT: "$HOME_NET"
    MODBUS_SERVER: "$HOME_NET"
    ENIP_CLIENT: "$HOME_NET"
    ENIP_SERVER: "$HOME_NET"

  port-groups:
    HTTP_PORTS: "80,8081,8080,443"
    SHELLCODE_PORTS: "!80"
    ORACLE_PORTS: 1521
    SSH_PORTS: "22,37222"
    DNP3_PORTS: 20000
    MODBUS_PORTS: 502
    FILE_DATA_PORTS: "[$HTTP_PORTS,110,143]"
    FTP_PORTS: 21

选择加载的规则：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
##
## Step 2: select the rules to enable or disable
##

default-rule-path: /etc/suricata/rules
rule-files:
# - botcc.rules
 - emerging-dos.rules
 - emerging-exploit.rules
 - emerging-ftp.rules
 - emerging-activex.rules
 - emerging-attack_response.rules
 - emerging-imap.rules
 - emerging-info.rules
 - emerging-malware.rules
 - emerging-misc.rules
 - emerging-netbios.rules
 - emerging-pop3.rules
 - emerging-rpc.rules
 - emerging-scan.rules
 - emerging-shellcode.rules
 - emerging-smtp.rules
 - emerging-snmp.rules
 - emerging-sql.rules
 - emerging-telnet.rules
 - emerging-tftp.rules
 - emerging-user_agents.rules
 - emerging-web_client.rules
 - emerging-web_server.rules
 - emerging-web_specific_apps.rules
 - emerging-worm.rules
 - tor.rules
# - emerging-icmp_info.rules
 - emerging-icmp.rules
#  botcc.portgrouped.rules
 - ciarmy.rules
 - compromised.rules
# - drop.rules
# - dshield.rules
# - emerging-chat.rules
# - emerging-current_events.rules
# - emerging-dns.rules
# - emerging-games.rules
# - emerging-inappropriate.rules
# - emerging-mobile_malware.rules
# - emerging-p2p.rules
# - emerging-policy.rules
# - emerging-scada.rules
# - emerging-scada_special.rules
 - emerging-trojan.rules
# - emerging-voip.rules

# - decoder-events.rules # available in suricata sources under rules dir
# - stream-events.rules  # available in suricata sources under rules dir
# - http-events.rules    # available in suricata sources under rules dir
# - smtp-events.rules    # available in suricata sources under rules dir
# - dns-events.rules     # available in suricata sources under rules dir
# - tls-events.rules     # available in suricata sources under rules dir
# - modbus-events.rules  # available in suricata sources under rules dir
# - app-layer-events.rules  # available in suricata sources under rules dir
# - dnp3-events.rules       # available in suricata sources under rules dir
# - ntp-events.rules       # available in suricata sources under rules dir

输出检测日志：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
##
## Step 3: select outputs to enable
##

outputs:
  - eve-log:
    enabled: yes
    filetype: regular #regular|syslog|unix_dgram|unix_stream|redis
    filename: eve.json
    types:
      - alert:
        metadata: yes
        tagged-packets: yes
        xff:
          enabled: yes
          mode: extra-data
      - http:
        extended: yes
      - dns:
        query: yes     # enable logging of DNS queries
        answer: yes    # enable logging of DNS answers
      - tls:
        extended: yes     # enable this for extended logging information
      - files:
        force-magic: no   # force logging magic on all logged files
      - smtp:
        extended: yes # enable this for extended logging information
      - ssh
      - flow

参考:https://redmine.openinfosecfoundation.org/projects/suricata/wiki/Suricatayaml

logstash配置

suricata_logstash.conf,将suricata入侵检测数据采集到es中：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
input {
file {
    path => ["/var/log/suricata/eve.json*"]
    codec =>  "json"
    type => "SuricataIDS"
}

}

filter {
if [type] == "SuricataIDS" {
    date {
    match => [ "timestamp", "ISO8601" ]
    }
    ruby {
    code => "
        if event.get('[event_type]') == 'fileinfo'
        event.set('[fileinfo][type]', event.get('[fileinfo][magic]').to_s.split(',')[0])
        end
    "
    }

    ruby{
    code => "
        if event.get('[event_type]') == 'alert'
        sp = event.get('[alert][signature]').to_s.split(' group ')
        if (sp.length == 2) and /\A\d+\z/.match(sp[1])
            event.set('[alert][signature]', sp[0])
        end
        end
        "
    }
}

if [src_ip]  {
    geoip {
    source => "src_ip"
    target => "geoip"
    #database => "/etc/logstash/conf.d/GeoLiteCity.dat"
    add_field => [ "[geoip][coordinates]", "%{[geoip][longitude]}" ]
    add_field => [ "[geoip][coordinates]", "%{[geoip][latitude]}"  ]
    }
    mutate {
    convert => [ "[geoip][coordinates]", "float" ]
    }
    if ![geoip.ip] {
    if [dest_ip]  {
        geoip {
        source => "dest_ip"
        target => "geoip"
        #database => "/etc/logstash/conf.d/GeoLiteCity.dat"
        add_field => [ "[geoip][coordinates]", "%{[geoip][longitude]}" ]
        add_field => [ "[geoip][coordinates]", "%{[geoip][latitude]}"  ]
        }
        mutate {
        convert => [ "[geoip][coordinates]", "float" ]
        }
    }
    }
}
}

output {
    #stdout { codec => rubydebug }
    elasticsearch {
        hosts =>"elastic.*****.com:35608"
        index => "suricata_log%{+YYYY.MM}"
    }
}

0x05 数据分析

1）suricata数据

创建Kibana看板，进行数据分析最为简易，可以下载Kibana看板所需的json文件，并添加到Kibana中：

1
2
3
https://aka.ms/networkwatchersuricatadashboard
https://aka.ms/networkwatchersuricatavisualization
https://aka.ms/networkwatchersuricatasavedsearch

启动suricata进行网络入侵检测后，生成eve.json文件，使用ELK组件处理该文件，并在Kibana上展示告警，具体界面如下：


2）综合联动分析

这里的综合联动分析，就是吧目前有点数据关联起来，比如hids、waf（基于elk）、cmdb等


例如：

情景1、suricata检测到有大量扫描爆破行为，我把该事件的源IP跟cmdb数据进行关联，如果匹配上了，那么很有可能是内部机器沦陷发起了进一步的扫描攻击，事件紧急程度高，得赶紧响应！


情景2、suricata检测到大量针对系统层面的攻击行为，关连hids日志，若有一定的匹配，那么攻击成功的可能性比较高，需要引起安全的高度关注。

……

我这里提到的关联分析也是比较简单粗暴，主要目的是为了减少单一告警的误报率，关联分析过后，准确率会有一定提升（没数据支撑，说个卵）

经过分析之后，可以将攻击ip推送给硬件防火墙进行封禁，没过墙的业务推给服务器iptables封禁。

0x06 面临的困境（坑点）

  • Suricata规则基本依托于社区能力，没有人力来进行规则维护
  • 机房出口流量较大，多地多机房，流量镜像过来，Suricata检测引擎的性能会成为瓶颈(服务器成本不小)
  • 镜像过来的流量，可能有掉包，目前还咩想到啥好的方案
  • 告警一大堆，根本没人看（得过来）
  • 这玩意儿，搞着搞着可能就成了半成品
  • 总之，有总比没有好，至少敢根老板说，我们安全是有感知的了，呵呵
